Hướng dẫn mua đầy đủ cho Chảo thoát nước HVAC

Bên phải Chảo thoát nước HVAC đưa ra ba quyết định: vật liệu phù hợp với độ ẩm và mức độ tiếp xúc mà thiết bị sẽ phải đối mặt, độ sâu và độ dốc phù hợp với thể tích ngưng tụ mà hệ thống thực sự tạo ra và liệu việc lắp đặt có cần chảo phụ ngoài chảo chính hay không. Nhận đúng ba chi tiết đó và Chảo xả điều hòa sẽ lặng lẽ thực hiện công việc của mình trong nhiều năm, mắc sai lầm nào đó và dấu hiệu rắc rối đầu tiên thường là trần nhà ướt hoặc đáy chảo bị ăn mòn mà không ai để ý cho đến khi nó bị hỏng.

Hướng dẫn này sẽ trình bày cách thức hoạt động thực sự của chảo thoát nước ngưng, cách so sánh chảo thép mạ kẽm, thép không gỉ và polymer, cách đặt kích thước và độ dốc của chảo một cách chính xác cũng như những gì có xu hướng sai khi bỏ qua chảo trong quá trình bảo trì định kỳ. Cho dù bạn đang chỉ định các chảo cho các cài đặt mới hay thay thế một chảo bị lỗi thì mục tiêu đều giống nhau: làm cho chảo phù hợp với hệ thống và môi trường mà nó nằm trong đó.

Chảo thoát nước HVAC có tác dụng gì

Thu gom và dẫn hướng nước ngưng

Khi không khí ấm trong nhà đi qua cuộn dây bay hơi lạnh, hơi ẩm sẽ ngưng tụ trong không khí và nhỏ giọt xuống dưới. Hệ thống lắp đặt hệ thống HVAC chảo thoát nước nằm ngay bên dưới cuộn dây đó, hứng từng giọt nước và dẫn nó về phía đường thoát nước thay vì để nó đọng lại trên sàn, trong ống dẫn hoặc bên trong hốc trần. Vào những ngày ẩm ướt, một hệ thống dân cư cỡ trung bình có thể tạo ra vài lít nước ngưng, do đó, chảo thực sự hoạt động liên tục chứ không phải ngồi đó như một hình thức.

Chảo chính và Chảo phụ

Hầu hết các dàn lạnh đều bao gồm một chảo chính được lắp trực tiếp vào vỏ dàn lạnh. Khi thiết bị đó được gắn trên gác mái, gác xép hoặc bất kỳ không gian nào phía trên trần nhà đã hoàn thiện, một chảo phụ, đôi khi được gọi là chảo phụ hoặc chảo tràn, được đặt bên dưới toàn bộ thiết bị để dự phòng. Nếu chảo chính hoặc đường thoát nước của nó bị tắc, chảo phụ sẽ hứng nước tràn và kích hoạt công tắc an toàn hoặc thoát nước riêng, kéo dài thời gian trước khi nước chạm tới trần nhà bên dưới.

Nơi sử dụng khay xả điều hòa

Các yêu cầu về khay thoát nước ngưng thay đổi tùy thuộc vào vị trí đặt thiết bị và mức độ rủi ro rò rỉ sẽ tạo ra. Bảng bên dưới phác thảo cách sử dụng chảo thường thay đổi theo các loại cài đặt phổ biến.

Hướng dẫn định cỡ và độ dốc chung trên các ứng dụng máng thoát nước HVAC phổ biến
Loại hệ thống	Độ sâu Pan điển hình	Độ dốc đề xuất	Vật liệu chung
Hệ thống phân chia khu dân cư Cuộn dây trong nhà	1,5 đến 2 trongch	Độ dốc nhỏ về phía cửa thoát nước	Thép mạ kẽm hoặc polymer
Bộ xử lý không khí gắn trên gác mái hoặc gác xép	2,5 đến 3 trongch	Độ dốc cộng với một ổ cắm tràn chuyên dụng	Thép mạ kẽm hoặc thép không gỉ
Đơn vị gói thương mại nhẹ	3 đến 4 trongch	Độ dốc liên tục trên toàn bộ chiều dài chảo	Thép không gỉ
Đế dàn ngưng tụ trên mái nhà	4 inch trở lên	Độ dốc về phía nhiều điểm thoát nước	Thép mạ kẽm có lớp phủ chống ăn mòn

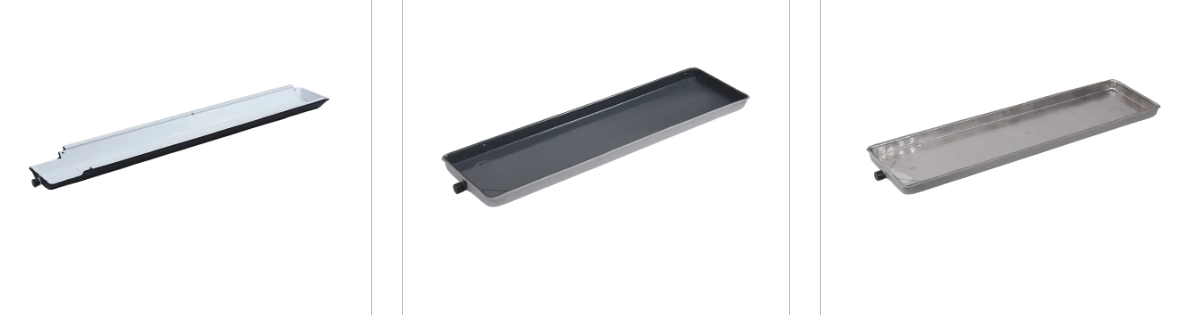

Vật liệu được so sánh: Chảo thoát nước mạ kẽm, thép không gỉ và polymer

Lựa chọn vật liệu là yếu tố lớn nhất tách biệt một chiếc chảo thoát nước bằng kim loại tồn tại trong nhiều năm với một chiếc cần thay thế sớm. Các tùy chọn chảo thoát nước mạ kẽm mang lại sự cân bằng vững chắc về độ bền và dễ chế tạo, khiến chúng trở thành tiêu chuẩn chung cho các công trình thương mại nhẹ và dân dụng tiêu chuẩn. Chảo thoát nước bằng thép không gỉ có tính linh hoạt trong chế tạo để có khả năng chống ăn mòn tốt nhất và tuổi thọ dài nhất, đó là lý do tại sao nó xuất hiện thường xuyên hơn trong các hệ thống thương mại và môi trường ven biển hoặc môi trường có độ ẩm cao. Chảo polymer hoặc nhựa hoàn toàn nghiêng về hướng khác, ưu tiên trọng lượng nhẹ và tính linh hoạt của khuôn so với độ bền kết cấu lâu dài.

Biểu đồ radar bên dưới so sánh cả ba vật liệu theo năm yếu tố thực tế quan trọng nhất khi lựa chọn giữa chúng.

Chảo thoát nước bằng thép không gỉ Chảo thoát nước mạ kẽm Chảo thoát nước polymer

Chọn độ sâu Pan phù hợp cho cài đặt của bạn

Máng thoát nước của máy điều hòa không khí có kích thước nhỏ là một trong những nguyên nhân gây tràn phổ biến nhất, đơn giản vì nó không thể chứa đủ nước ngưng tụ trong thời gian độ ẩm cao nhất trước khi nước chạm đến mép. Yêu cầu về độ sâu thay đổi tùy theo kiểu lắp đặt, từ chảo nông được tích hợp trong cửa sổ và các thiết bị đầu cuối đóng gói cho đến chảo đế sâu hơn được sử dụng trên thiết bị trên mái nhà. Biểu đồ bên dưới so sánh độ sâu chảo điển hình của bốn loại ứng dụng phổ biến.

Độ sâu Pan điển hình theo ứng dụng (Inch)

Hình: tham chiếu độ sâu chung theo ứng dụng, độ sâu chảo thực tế phải phù hợp với thông số kỹ thuật của nhà sản xuất cho thiết bị chính xác được lắp đặt.

Thể tích ngưng tụ thay đổi như thế nào theo độ ẩm và mùa

Sản lượng ngưng tụ không ổn định quanh năm, tăng giảm theo độ ẩm ngoài trời và mức độ vận hành của hệ thống. Đây là lý do tại sao một khay thoát nước HVAC tưởng chừng như hoàn toàn phù hợp vào mùa xuân lại đột nhiên có dấu hiệu căng thẳng trong khoảng thời gian ẩm ướt nhất của mùa hè. Biểu đồ đường bên dưới minh họa mô hình chung theo mùa về khối lượng ngưng tụ tương đối, đây là bối cảnh hữu ích khi quyết định mức lợi nhuận cần xây dựng cho công suất chảo.

Minh họa mô hình theo mùa của khối lượng ngưng tụ

Hình: mô hình minh họa chung theo mùa, lượng ngưng tụ thực tế phụ thuộc vào khí hậu địa phương và thời gian vận hành hệ thống.

Các vấn đề thường gặp: Tràn, rỉ sét và tắc cống

Tại sao chảo thoát nước AC của tôi đầy nước là một trong những câu hỏi phổ biến nhất mà chủ nhà hỏi và câu trả lời hầu như luôn là do tắc nghẽn chứ không phải do chảo bị hỏng. Bụi, tảo và mảnh vụn tích tụ bên trong đường thoát nước theo thời gian, làm chậm hoặc ngừng dòng nước ngưng tụ cho đến khi nó chảy ngược vào chảo và cuối cùng tràn ra. Chảo bị nứt, các đường nối bị ăn mòn hoặc công tắc phao bị hỏng là những thủ phạm thường gặp khác, mặc dù những nguyên nhân này có xu hướng phát triển dần dần. Biểu đồ cột bên dưới hiển thị thông tin chi tiết chung về tần suất mỗi nguyên nhân có xu hướng xuất hiện trong các cuộc gọi dịch vụ.

Tần suất tương đối của các vấn đề về chảo xả thường gặp (Danh mục minh họa)

Hình: so sánh minh họa về tần suất mỗi vấn đề có xu hướng xuất hiện trong các lần kiểm tra dịch vụ định kỳ.

Lịch bảo trì và vệ sinh

Bao lâu thì nên vệ sinh chảo xả AC

Hầu hết các hệ thống dân cư đều được hưởng lợi từ việc kiểm tra chảo và đường thoát nước ít nhất một lần mỗi mùa làm mát, lý tưởng nhất là ngay trước khi thời tiết ấm lên. Những ngôi nhà ở vùng có khí hậu ẩm ướt hoặc có nhiều thảm thực vật xung quanh có thể cần được kiểm tra hai lần một năm vì tảo và mảnh vụn tích tụ nhanh hơn trong những điều kiện đó.

Tắt hệ thống trước khi kiểm tra hoặc làm sạch chảo và đường thoát nước.
Loại bỏ nước đọng và kiểm tra các mảnh vụn có thể nhìn thấy, sự phát triển của tảo hoặc cặn bên trong chảo.
Làm sạch lỗ thoát nước tích tụ để nước ngưng có thể chảy tự do về phía điểm thoát.
Kiểm tra bề mặt chảo và các đường nối xem có vết rỉ sét, rỗ hoặc vết nứt chân tóc có thể lan rộng theo thời gian không.
Kiểm tra công tắc phao, nếu chảo có một công tắc, để xác nhận rằng nó vẫn tắt hệ thống khi nước dâng quá cao.

Chọn nhà sản xuất chảo thoát nước HVAC đáng tin cậy

Làm việc với một nhà sản xuất chảo thoát nước HVAC đã thành lập quan trọng hơn bạn tưởng, bởi vì chất lượng chảo phần lớn được xác định trong quá trình chế tạo chứ không phải là thứ có thể sửa chữa được sau khi lắp đặt. Đường may được dập liền khối hoặc hàn hoàn toàn sẽ tránh được các điểm yếu nơi rò rỉ và rỉ sét có xu hướng bắt đầu trước. Hãy tìm một nhà sản xuất khay thoát nước của máy điều hòa không khí có thể giữ độ dày thành ổn định trên chảo, cung cấp cả tùy chọn mạ kẽm và thép không gỉ, đồng thời hỗ trợ kích thước không chuẩn cho dàn nóng, tủ và các hệ thống lắp đặt khác không phù hợp với mẫu tiêu chuẩn.

Một nhà cung cấp khay thoát nước ngưng có năng lực cũng phải có khả năng điều chỉnh vị trí cửa xả, độ dốc của khay và công suất tổng thể để phù hợp với một hệ thống cụ thể thay vì buộc mọi dự án vào cùng một thiết kế cố định. Bạn nên hỏi trực tiếp các tính năng tùy chọn như lớp phủ chống nấm mốc hoặc kênh thoát nước nghiêng vì chúng làm giảm sự tích tụ vi khuẩn và nước đọng giữa các lần vệ sinh.

Giới thiệu về Công ty TNHH Điện lực Cixi Chenfeng

Cixi Chenfeng Electric Co., Ltd. là một doanh nghiệp chuyên nghiệp trong lĩnh vực điện, tập trung vào phát triển và sản xuất các phụ kiện điều hòa không khí trung tâm, bao gồm các bộ phận ngưng tụ và khay thoát nước ngưng tụ. Các cụm bình ngưng được chế tạo dựa trên các ống trao đổi nhiệt hiệu suất cao và thiết kế cánh tản nhiệt tương thích với các chất làm lạnh thông thường, có sẵn ở dạng ống đồng, cánh tản nhiệt bằng nhôm hoặc kết cấu hoàn toàn bằng nhôm, với cấu trúc mô-đun thích ứng với các hệ thống nhiều ngăn và các thiết bị thương mại.

Về mặt máng thoát nước, quá trình sản xuất dựa vào việc dập hoặc hàn nguyên khối bằng thép mạ kẽm và thép không gỉ, với các tùy chọn lớp phủ chống nấm mốc và rãnh thoát nước nghiêng giúp ngăn chặn sự phát triển của vi khuẩn và nước đọng. Kích thước không chuẩn được hỗ trợ trên các dàn nóng, tủ và các kiểu lắp đặt khác, với vị trí và độ dốc cửa thoát nước có thể điều chỉnh để phù hợp với cấu hình chính xác của từng khách hàng. Là một công ty có trụ sở tại Trung Quốc Chảo thoát nước HVAC và Chảo xả điều hòa nhà máy, Cixi Chenfeng hỗ trợ tùy chỉnh OEM và ODM bán buôn được hỗ trợ bởi thử nghiệm trong phòng thí nghiệm chung về hiệu suất luồng không khí và thoát nước.

Câu hỏi thường gặp

Q1. Máng thoát nước điều hòa là gì

Đó là một khay nông được lắp đặt bên dưới cuộn dây bay hơi hoặc dàn lạnh để thu gom nước ngưng tụ và dẫn nó về phía đường thoát nước, ngăn nước nhỏ giọt vào không gian xung quanh.

Q2. Chảo thoát nước HVAC làm gì

Nó hứng nước ngưng tụ được tạo ra khi không khí ấm đi qua cuộn dây lạnh, hướng nước đó ra khỏi thiết bị một cách an toàn thay vì để nó đọng lại hoặc nhỏ giọt bên trong tòa nhà.

Q3. Tại sao chảo xả AC của tôi đầy nước

Chảo đầy hoặc tràn thường là do đường thoát nước bị tắc, mặc dù chảo bị nứt, rỉ sét hoặc công tắc phao bị hỏng cũng có thể khiến nước tích tụ.

Q4. Bao lâu thì nên vệ sinh chảo thoát nước AC

Kiểm tra hàng năm trước mùa làm mát là cơ sở hợp lý cho hầu hết các ngôi nhà, với lần kiểm tra thứ hai được khuyến nghị ở những vùng có khí hậu ẩm ướt hoặc những khu vực có thảm thực vật xung quanh dày đặc.

Q5. Bạn có thể thay thế một cái cống thoát nước AC

Có, máng thoát nước có thể được thay thế riêng mà không cần thay thế toàn bộ dàn lạnh, miễn là máng thay thế phù hợp với độ sâu, diện tích và vị trí cửa thoát nước của ban đầu.

Q6. Máng thoát nước thứ cấp là gì

Một chảo phụ hoặc chảo phụ nằm bên dưới toàn bộ dàn lạnh, thường được lắp đặt trên gác mái hoặc gác xép, sẽ chống tràn nếu chảo chính hoặc đường thoát nước bị tắc.

Q7. Vật liệu nào là tốt nhất cho chảo thoát nước AC

Thép không gỉ mang lại khả năng chống ăn mòn mạnh nhất và tuổi thọ dài nhất, thép mạ kẽm mang lại độ bền cao và tiết kiệm chi phí, còn chảo polymer ưu tiên trọng lượng nhẹ hơn độ bền lâu dài.

Q8. Chảo thoát nước có tuổi thọ bao lâu

Tuổi thọ sử dụng thay đổi tùy theo vật liệu và môi trường, với chảo mạ kẽm và thép không gỉ được bảo trì tốt thường kéo dài nhiều năm, trong khi việc tiếp xúc với nước đọng và mảnh vụn có xu hướng rút ngắn tuổi thọ đó.

Q9. Tại sao chảo thoát nước AC bị rỉ sét

Rỉ sét phát triển khi lớp phủ bảo vệ trên chảo kim loại bị mòn hoặc bị trầy xước, tạo điều kiện cho nước ngưng tụ và hơi ẩm tiếp xúc với kim loại trần khi tiếp xúc nhiều lần.

Q10. Làm thế nào để bạn ngăn chảo thoát nước AC bị tràn

Giữ đường thoát nước không có mảnh vụn, kiểm tra chảo thường xuyên xem có vết nứt hoặc rỉ sét không, đồng thời xác nhận độ dốc của chảo hướng nước về phía ổ cắm thay vì để nước đọng lại một chỗ.
